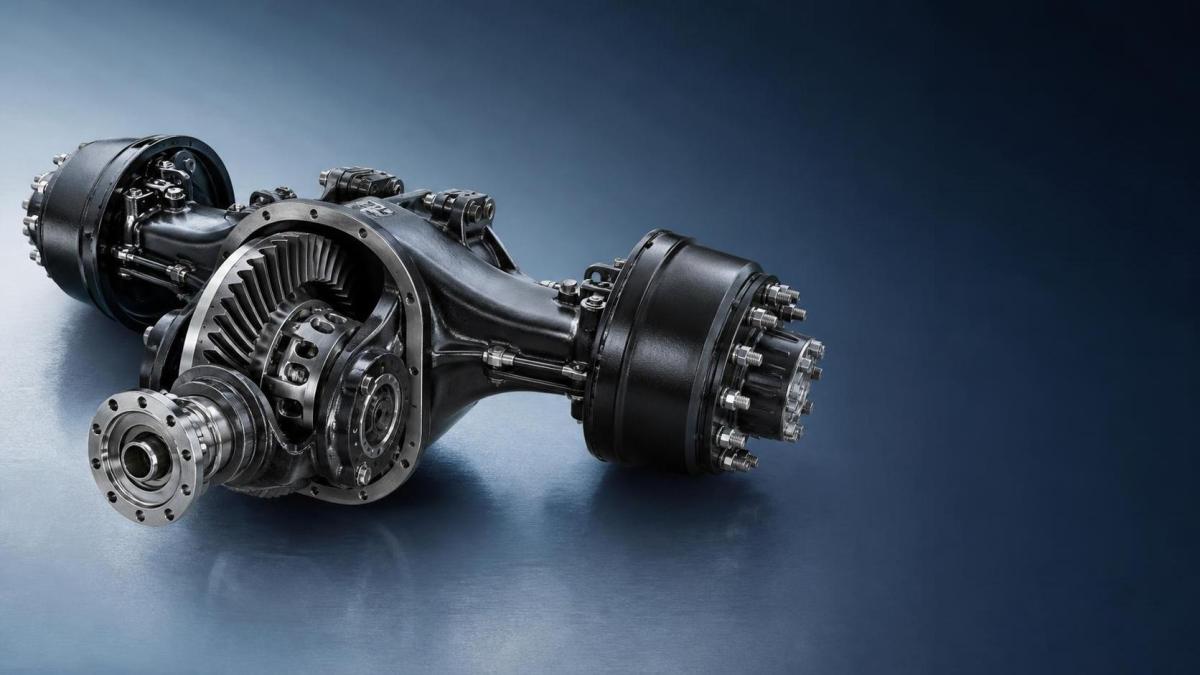

محور الدفع في شاحنة نصف مقطورة: تدفق عزم الدوران، وظيفة الترس التفاضلي، ونقاط الصيانة

إن محور الدفع في الشاحنة نصف المقطورة هو أكثر من مجرد عنصر هيكلي يحمل أحمال نهايات العجلات. فهو مجموعة نقل العزم النهائية بين عمود الإدارة وسطح الطريق، وتؤثر حالته مباشرةً في قوة الجر، واستهلاك الوقود، وتآكل الإطارات، واستقرار المركبة، والعمر التشغيلي لنظامي ناقل الحركة والتعليق.

في النقل الثقيل، لا ينبغي أن يتوقف تقييم المحور عند سعة المحور الاسمية أو نسبة الكتالوج. والسؤال الأهم هو ما إذا كان نظام المحور الكامل — الحامل، والترس التفاضلي، وأنصاف المحاور، ونهايات العجلات، والغلاف، وزيت التشحيم، وواجهات التعليق — قادرًا على نقل العزم المطلوب خلال دورات التشغيل الفعلية دون حرارة مفرطة أو تلف في التروس أو حركة في المحامل أو تلوث الزيت. ويصبح ذلك مهمًا بشكل خاص في تطبيقات الوزن الإجمالي المرتفع للمجموعة، والطرق الجبلية، ونقل مواد البناء، والأساطيل التي تعمل بانطلاقات متكررة عند السرعات المنخفضة.

كيفية انتقال العزم عبر محور الدفع

يدخل العزم إلى محور الدفع عبر فلنجة الإدخال، عادةً من عمود الإدارة المتصل بخرج ناقل الحركة أو بالترس التفاضلي بين المحاور في ترتيب الدفع المزدوج. وداخل حامل المحور، ينقل ترس البنيون قوة الدوران إلى الترس الحلقي. ويُثبت الترس الحلقي بالمسامير في علبة الترس التفاضلي، ولذلك تؤدي دورته إلى تشغيل مجموعة الترس التفاضلي، ومن خلال التروس الجانبية، نصفي المحور الأيسر والأيمن.

يمكن تلخيص مسار العزم كما يلي:

خرج ناقل الحركة → عمود الإدارة → فلنجة الإدخال → ترس البنيون → الترس الحلقي → علبة الترس التفاضلي → التروس الجانبية → أنصاف المحاور → محاور العجلات → الإطارات.

تغيّر كل مرحلة الظروف الميكانيكية. يعمل عمود الإدارة عمومًا بسرعة أعلى وعزم أقل نسبيًا. وعند التخفيض النهائي، يقلل تخفيض ترسي البنيون والترس الحلقي سرعة الدوران ولكنه يضاعف العزم. ولهذا السبب يتعرض محور الدفع لأحمال أسنان مرتفعة جدًا حتى عندما لا ينتج المحرك أقصى عزم له.

في تقييم مبسط، يتأثر العزم عند نهاية العجلة بعزم المحرك، ونسبة ناقل الحركة، ونسبة التخفيض النهائي، وكفاءة خط نقل الحركة، ونصف قطر تدحرج الإطار. إن نسبة تخفيض نهائي منخفضة عدديًا — مثل 3.08:1 — تخفض سرعة المحرك أثناء السير مقارنةً بنسبة 4.44:1، لكنها توفر أيضًا مضاعفة عزم أقل عند المحور. وقد تتطلب المركبة المتوقع أن تنطلق مرارًا على منحدرات بحمولات كثيفة نسبة محور مختلفة عن جرار نقل لمسافات طويلة يعمل أساسًا على طرق سريعة مستوية.

لذلك، لا يمكن عزل اختيار النسبة عن تدرج ناقل الحركة، وقطر الإطار، ومنحنى عزم المحرك، والوزن الإجمالي المقصود للمجموعة، ومتطلبات القدرة على الانطلاق، وطبوغرافية الطريق، وسرعة السير المستهدفة. ويمكن أن يكون المحور صحيحًا من الناحية التقنية ولكنه غير متوافق بشكل جيد مع الشاحنة إذا اختيرت نسبته فقط من أجل اقتصاد الوقود على الطرق السريعة.

تعشيق ترس البنيون والترس الحلقي هو موضع تحديد متانة المحور

تستحق مجموعة التروس الهيبويدية في محور الدفع التقليدي للشاحنات اهتمامًا خاصًا. فعلى خلاف التروس المخروطية البسيطة، تعمل التروس الهيبويدية مع إزاحة بين خطي مركز ترس البنيون والترس الحلقي. يتيح هذا التصميم وضعًا أخفض لخط نقل الحركة ويدعم متطلبات التجميع في المركبات الثقيلة، لكنه يسبب أيضًا حركة انزلاق كبيرة بين أسطح الأسنان.

تتطلب هذه الحركة الانزلاقية أن يحافظ زيت التشحيم على طبقة حماية متينة تحت ضغط تلامس مرتفع. ويمكن أن يؤدي عدم كفاية مواصفات الزيت، أو انخفاض مستوى الزيت، أو ارتفاع حرارة الزيت بشكل مفرط، أو دخول الماء، أو التلوث بجزيئات التآكل إلى إتلاف سطح الأسنان بسرعة. يبدأ التسلسل المعتاد بتلميع أو علامات تلامس غير طبيعية، يتبعها خدوش، أو تنقر، أو تقشر، أو تغير لون أزرق نتيجة السخونة الزائدة، أو تلف في حافة الأسنان بسبب نمط تلامس غير صحيح.

ضوضاء التروس ليست مجرد مسألة راحة. فقد تشير الأنينات أثناء التباطؤ، أو الدفع، أو كليهما إلى أعطال مختلفة:

• ضوضاء أثناء التسارع: ترتبط غالبًا بتلامس التروس من جهة الدفع، أو التحميل المسبق لمحمل البنيون، أو عمق البنيون، أو الخلوص الزائد بين الأسنان.
• ضوضاء أثناء التباطؤ: قد تشير إلى مشكلات تلامس من جهة التباطؤ أو أخطاء في ضبط التروس.
• ضوضاء تتغير أثناء الانعطاف: قد تتعلق بتروس الترس التفاضلي أو محامل العجلات أو الأحمال المرتبطة بأنصاف المحاور.
• هدير ثابت مستقل عن دواسة الوقود: يتطلب غالبًا فحص محامل الحامل ومحامل نهايات العجلات وحالة الإطارات ومكونات خط نقل الحركة بدلًا من الاستبدال الفوري لمجموعة التروس.

عند إعادة بناء حامل المحور، يعد استبدال التروس دون ضبط عمق البنيون، والتحميل المسبق للمحامل، وانحراف الترس الحلقي، والخلوص بين الأسنان، ونمط التلامس خطأً شائعًا ومكلفًا. فقد تدور مجموعة التروس بسلاسة على المنضدة لكنها تتعطل مبكرًا تحت التشغيل المحمل على الطريق إذا كان نمطها قريبًا جدًا من كعب السن أو طرفه أو وجهه أو جانبه. يجب أن تتبع قيم الضبط وثائق شركة تصنيع المحور الخاصة؛ فالقياسات "النموذجية" العامة ليست بديلًا عن إجراء خاص بالطراز.

ما الذي يفعله الترس التفاضلي فعليًا — وما الذي لا يفعله

يسمح الترس التفاضلي لعجلتي الدفع اليمنى واليسرى بالدوران بسرعات مختلفة. وهذا ضروري أثناء الانعطاف لأن العجلة الخارجية تقطع مسافة أكبر من العجلة الداخلية. ومن دون عمل الترس التفاضلي، يحدث احتكاك شديد للإطارات، وتزداد أحمال التوجيه، وقد يحدث التواء متراكم في خط نقل الحركة.

في الترس التفاضلي المفتوح، يكون توصيل العزم محدودًا بالعجلة ذات أقل قوة جر متاحة. وغالبًا ما يُساء فهم ذلك. فالترس التفاضلي لا "يرسل القدرة" بنشاط إلى العجلة المنزلقة؛ بل يسمح باختلاف السرعة، بينما تكون قوة الجر المتاحة مقيدة بالجانب منخفض التماسك. وعلى الطرق المبتلة أو التربة الرخوة أو الثلج أو طرق الإنشاءات غير المستوية، قد يؤدي ذلك إلى دوران إحدى العجلات دون أن تتلقى الأخرى عزمًا قابلًا للاستخدام يكفي لتحريك المركبة.

لهذا السبب، تستخدم كثير من الشاحنات الثقيلة قفل ترس تفاضلي بين العجلات، ولا سيما في أساطيل الاستخدام المهني والإقليمي والطرق المختلطة. وعند تعشيقه، يربط القفل ميكانيكيًا التروس الجانبية أو أنصاف المحاور بحيث تدور العجلتان معًا. وهذا يحسن قوة الجر، لكن لا ينبغي استخدامه إلا عند الحاجة ووفقًا لتعليمات تشغيل الشركة المصنعة للمركبة. يمكن أن يؤدي تعشيق قفل الترس التفاضلي على طريق عالي التماسك أو إبقاؤه معشقًا خلال المنعطفات الضيقة إلى تحميل زائد على الأعمدة والتعشيقات المسننة والتروس والإطارات.

تضيف جرارات الدفع المزدوج طبقة أخرى: مقسم القدرة أو الترس التفاضلي بين المحاور. وهو يدير فروق السرعة بين محورَي الدفع الأمامي والخلفي. وقد تحتوي المركبة على قفل بين المحاور أو أقفال بين العجلات أو كليهما. أثناء الفحص الفني، لا ينبغي التعامل مع هذه الأنظمة بوصفها قابلة للتبادل. إذ يمكن أن ينتج عن عطل في الترس التفاضلي بين المحاور، أو مشغل القفل، أو دائرة الهواء، أو المفتاح، أو المؤشر، شكاوى متعلقة بالجر تبدو في البداية وكأنها مشكلة في الترس التفاضلي الخلفي.

غلاف المحور وواجهات التعليق جزء من مسار الحمل

من المغري تقييم الحامل والتروس باعتبارهما محور الدفع الكامل، لكن الغلاف ووصلاته بنظام التعليق مهمان بالقدر نفسه. ينقل الغلاف الحمل الرأسي، ورد فعل الكبح، وقوة الجر، وأحمال صدمات الطريق إلى نظام التعليق. ويمكن أن يغير الغلاف المنحني محاذاة أنصاف المحاور وهندسة نهايات العجلات؛ كما أن واجهات التعليق المرتخية أو البالية يمكن أن تخلق تغيرات في زاوية خط نقل الحركة، وتآكلًا غير متساوٍ للإطارات، وأحمالًا دورية تقصر عمر المكونات.

في أنظمة التعليق متعددة المحاور، ينبغي فحص قواعد عمود الموازنة، ودعامات المرتكز، وقضبان العزم، وقواعد النوابض، ووصلات مسامير U مع محور الدفع. فقد يؤدي التآكل في هذه النقاط إلى تغيير توزيع الحمل بين المحاور، وزيادة الإجهاد على محامل العجلات ومكونات الترس التفاضلي حتى عندما يكون الحامل نفسه مركبًا بصورة صحيحة.

بالنسبة للمركبات القائمة على تكوينات Mercedes-Benz SK أو Beiben NG80، يجب أن تتحقق أعمال استبدال مكونات التعليق من هندسة الصب، وأبعاد التجاويف، وجودة التشغيل الآلي، وواجهات التركيب، وتجانس المواد بدلًا من الاعتماد على التشابه البصري. إن مكونًا مثلقاعدة مرتكز سرج التعليق / قاعدة عمود الموازنة 6243250112 لـ Mercedes-Benz SK وBeiben NG80 يؤثر في مسار حمل التعليق المجاور للمحور، وينبغي تقييمه من حيث التوافق البُعدي مع ترتيب المركبة الفعلي.

التشحيم مسألة مراقبة للحالة، وليس مهمة تعبئة روتينية

يؤدي زيت تشحيم المحور عدة وظائف في الوقت نفسه: يفصل أسطح أسنان التروس، ويبرد ترس البنيون والترس الحلقي، ويحمي المحامل، وينقل الملوثات نحو سدادة التصريف المغناطيسية، ويساعد في منع التآكل. وفي محور دفع محمل بشدة في شاحنة نصف مقطورة، تعد جودة زيت التشحيم مؤشرًا مباشرًا على الحالة الداخلية.

ينبغي أن تراعي فحوص الزيت أكثر من المستوى فقط. يشمل الفحص المفيد تقنيًا ما يلي:

• مظهر الزيت ورائحته؛
• وجود حطام معدني على السدادة المغناطيسية؛
• تلوث مائي ظاهر أو استحلاب؛
• تسرب الأختام عند البنيون وفلنجة الحامل والمحور ونصف المحور؛
• دلائل على السخونة الزائدة قرب الحامل ونهايات العجلات؛
• نوع زيت التشحيم الصحيح لتروس المحور الهيبويدية وبيئة التشغيل.

قد تكون كمية صغيرة من المعجون المعدني الدقيق على سدادة مغناطيسية أمرًا طبيعيًا خلال فترة الصيانة، خاصة بعد فترة التليين أو إصلاح حديث. أما الشظايا الكبيرة أو الجسيمات الحادة أو المواد ذات اللون البرونزي أو الحطام المتزايد بسرعة، فهي ليست نتائج طبيعية. وتتطلب التحقيق قبل أن يصاب المحور بعطل كارثي في التروس أو المحامل.

يجب فحص مستوى الزيت على أرض مستوية ووفقًا لإجراء الشركة المصنعة للمحور. يمكن أن يهوّي الملء الزائد زيت التشحيم أو يدفع الزيت عبر الأختام؛ بينما يضر انخفاض المستوى بتبريد التروس والمحامل. يجب أن تعكس فترات تغيير زيت التشحيم تعليمات الشركة المصنعة للشاحنة وشدة التشغيل الفعلية. فالتشغيل الطويل على الطرق السريعة، وارتفاع درجة الحرارة المحيطة، والتلوث خارج الطرق، والتعرض المتكرر للماء، والتشغيل المستمر بحمل مرتفع لا تفرض متطلبات الصيانة نفسها.

نقاط الخدمة التي تكشف المشكلات مبكرًا

تكون الخدمة الوقائية أكثر فعالية عندما يتبع تسلسل الفحص كيفية انتقال القوى عبر المحور. ابدأ من الخارج، ثم انتقل إلى الداخل.

منطقة الإدخال والحامل. افحص فلنجة البنيون بحثًا عن الارتخاء وتسرب الأختام والشوكات المتضررة والحركة الشعاعية غير الطبيعية. يُعامل تسرب ختم البنيون أحيانًا على أنه مشكلة حشية بسيطة، لكن التسرب المتكرر قد يدل على خلوص مفرط في محمل البنيون، أو سطح إحكام متآكل، أو تحميل مسبق غير صحيح عند التجميع.

حالة الغلاف. افحص مناطق اللحام، ومناطق قواعد النوابض، وحوامل قضبان العزم، والمناطق القريبة من فتحة حامل الترس التفاضلي بحثًا عن الشقوق والتشوه والتآكل ورشح الزيت. ويكون تلف الغلاف مهمًا بشكل خاص بعد الاصطدامات الشديدة بالحفر أو الأرصفة أو أحداث التحميل الزائد.

نهايات العجلات. ابحث عن تسرب زيت المحور، أو تلوث الشحم عند الاقتضاء، أو درجة حرارة المحور غير الطبيعية، أو مشكلات الخلوص المحوري، أو المسامير التالفة، أو حالة الأختام. يمكن أن يلوث تلف محمل العجلة نظام تشحيم المحور أو يولد حرارة تُنسب خطأً إلى الترس التفاضلي.

أنصاف المحاور والتعشيقات المسننة. أثناء إزالة نصف المحور، افحص تآكل الاحتكاك في التعشيقات المسننة، وعلامات الالتواء، وشقوق السطح، والتآكل في نقاط التلامس. غالبًا ما تشير أعطال الأعمدة المتكررة إلى مشكلة في النظام: تصنيف عزم غير صحيح، أو إساءة استخدام القفل، أو عدم محاذاة نظام التعليق، أو التحميل الزائد، أو أحداث جر مفاجئة، أو أجزاء غير متوافقة، وليس مجرد عمود معيب.

وظيفة فتحة التهوية. تؤدي فتحة تهوية المحور المسدودة إلى رفع الضغط الداخلي مع سخونة الزيت. وقد يدفع ذلك زيت التشحيم عبر أختام سليمة بخلاف ذلك. فتحات التهوية منخفضة التكلفة لكنها كثيرًا ما تُهمل أثناء الصيانة.

فحوصات التوافق لقطع الغيار

تتطلب قرارات الاستبدال أكثر من مطابقة علامة الشاحنة التجارية أو اسم عائلة المحور. فقد تستخدم سلاسل الإنتاج المختلفة اختلافات في عدد التعشيقات المسننة، وطول العمود، وأبعاد دليل المحور، ونمط الفلنجة، وتصميم قفل الترس التفاضلي، ونسبة التروس، وترتيب المكابح، وتجهيزات الحساسات. وفي الشاحنات الثقيلة المستوردة، قد تظهر العلامة نفسها أيضًا بمواصفات محور مختلفة بحسب السوق أو تكوين الهيكل أو التطبيق الأصلي.

قبل اعتماد حامل أو مجموعة تروس أو نصف محور أو ختم أو مكون متعلق بالغلاف أو جزء تثبيت للتعليق، قارن ما يلي مع الوحدة المفككة ووثائق المركبة:

• تحديد طراز المحور ومعلومات الرقم التسلسلي للمحور عند توفرها؛
• عدد أسنان الترس الحلقي وعدد أسنان ترس البنيون؛
• نمط تركيب الحامل والغلاف البُعدي الإجمالي؛
• أبعاد فلنجة الإدخال ونوع وصلة خط نقل الحركة؛
• تكوين قفل الترس التفاضلي وواجهة المشغل؛
• عدد تعشيقات نصف المحور وقطره الرئيسي وطوله الفعال وترتيب الفلنجة؛
• توافق المحور والمحمل والختم وحساس ABS؛
• هندسة تركيب الغلاف والتعليق.

إن تحديد القطع بالصور وحدها ممارسة عالية المخاطر، لا سيما بالنسبة لمكونات المحور والتعليق. قد تكون أرقام الصب مفيدة، لكن ينبغي إقرانها بالأبعاد المقاسة والبيانات الخاصة بالمركبة. قد تُركب قطعة مشابهة ظاهريًا بصورة مادية لكنها تؤدي إلى تحميل مسبق غير صحيح، أو عدم محاذاة، أو دعم حمل غير كافٍ، أو تداخل أثناء حركة التعليق.

تفسير أنماط الأعطال أثناء الخدمة

غالبًا ما تقدم أعطال محور الدفع دليلًا على بيئة التشغيل. قد تشير أعطال الترس الحلقي والبنيون المتكررة إلى ضبط سيئ، أو تدهور زيت التشحيم، أو حمولة زائدة، أو عدم تطابق النسبة الذي يبقي خط نقل الحركة في ظروف عزم مرتفع. وقد تعكس أعطال أختام المحور المتكررة فتحات تهوية مسدودة، أو ضبط محمل متآكل، أو أسطح محور تالفة، أو سخونة زائدة للمحور. وقد ترتبط أنصاف المحاور المكسورة بعد أحداث الجر بتشغيل قفل الترس التفاضلي على أرض صلبة أو بالتحميل الصدمي الناتج عن قفز العجلات.

لذلك، ينبغي أن يميز التقييم الفني بين مكون فاشل ونظام فاشل. قد يؤدي استبدال الجزء المتضرر ظاهرًا فقط إلى استعادة التشغيل مؤقتًا، لكنه لا يلغي السبب الجذري إذا ظلت المحاذاة أو التشحيم أو ممارسات التشغيل أو تآكل نظام التعليق المجاور دون معالجة.

يجمع التقييم الأكثر موثوقية لمحور الدفع في شاحنة نصف مقطورة بين مراجعة المواصفات، وتحليل أعراض الطريق، وفحص زيت التشحيم، والتحقق البُعدي، وفحص مكونات التعليق وخط نقل الحركة المحيطة. هذا النهج أبطأ من استبدال القطع استنادًا إلى الضوضاء أو التلف المرئي وحدهما، لكنه الأسلوب الأكثر احتمالًا لحماية عمر المحور، والحفاظ على أداء الجر، ومنع تكاليف الإصلاح المتكررة في الخدمة التجارية الشاقة.
