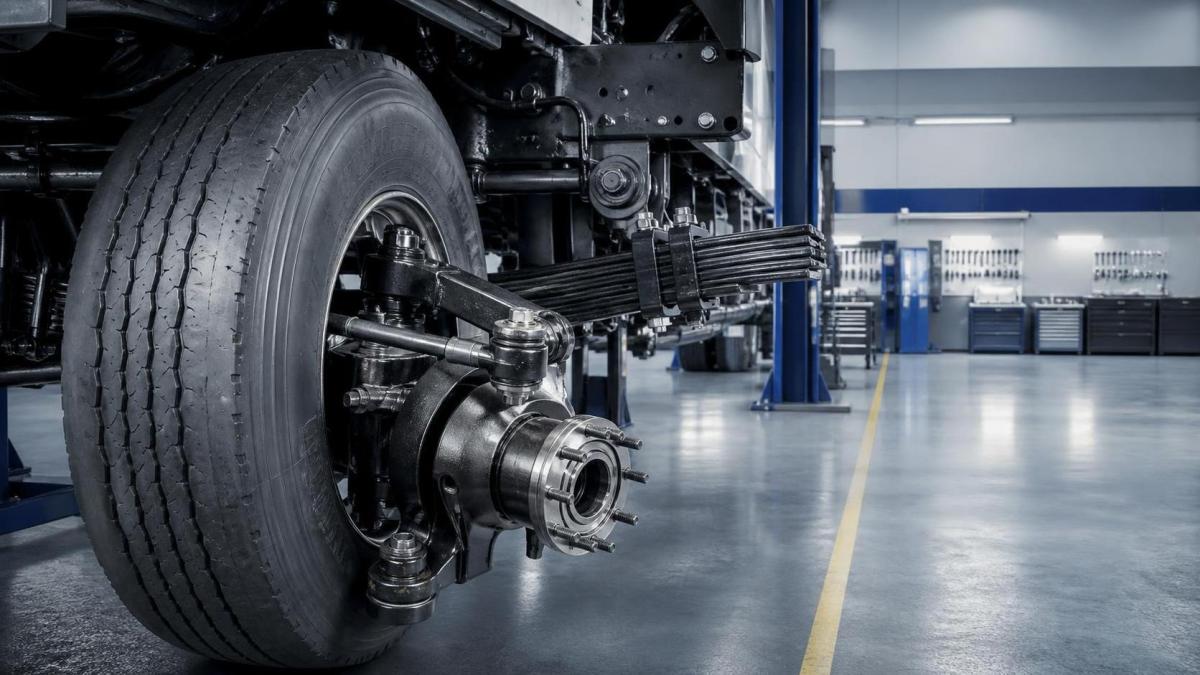

أجزاء التعليق الأمامي: تشخيص تآكل الإطارات غير المتساوي وعدم استقرار التوجيه

أجزاء التعليق الأمامي: تشخيص تآكل الإطارات غير المتساوي وعدم استقرار التوجيه

نادراً ما يبدأ تآكل الإطارات غير المتساوي وعدم استقرار التوجيه باعتبارهما «مشكلات إطارات» فقط. ففي الشاحنات الثقيلة، غالباً ما يكونان نتيجة ظاهرة للتآكل أو الخلوص أو التشوه أو الضبط الهندسي غير الصحيح في أجزاء التعليق الأمامي ونظام التوجيه. قد يذكر السائق أن الشاحنة تنحرف على طريق مستقيم، أو تحتاج إلى تصحيح مستمر للتوجيه، أو يصبح توجيهها غير دقيق بعد تجاوز المطبات، أو يظهر اهتزاز في عجلة القيادة عند سرعات الطرق السريعة. وعند وضوح هذه الأعراض، قد يكون مداس الإطار قد سجّل بالفعل وبكلفة مرتفعة ما حدث في الأجزاء السفلية.

بالنسبة لفنيي صيانة ما بعد البيع، لا يقتصر التحدي على العثور على مكوّن متآكل. بل يتمثل في تحديد العطل الذي يُعد السبب الجذري، والأجزاء المرتبطة التي تأثرت، وما إذا كانت الشاحنة تستطيع العودة إلى الخدمة دون إتلاف إطاراتها البديلة سريعاً. وتكتسب هذه المسألة أهمية خاصة للشاحنات التي تعمل بحمولات ثقيلة أو أحمال غير متوازنة أو على طرق وصول وعرة لمواقع البناء أو مع الاحتكاك المتكرر بالأرصفة أو في عمليات النقل لمسافات طويلة على الطرق السريعة.

يمكن للفحص المنهجي لأجزاء التعليق الأمامي، ووصلات التوجيه، ومحاذاة المحور، ومحامل العجلات، والإطارات أن يحول شكوى غير واضحة إلى خطة إصلاح عملية. يركز الدليل التالي على أنماط التآكل التي ينبغي تحليلها، والفحوصات التي تستحق الإجراء، وقرارات الاستبدال التي تمنع تكرار الأعطال.

ابدأ بقراءة حالة الإطار — فهي غالباً ما تشير إلى منطقة العطل

لا يُعد تآكل الإطار تشخيصاً كاملاً، لكنه نقطة بداية ممتازة. قبل رفع المحور أو إزالة أي مكوّنات، افحص الإطارين الأماميين جنباً إلى جنب. قارن بين الكتفين الداخلي والخارجي، وتحسس سطح المداس بيد مرتدية قفازاً، ولاحظ ما إذا كانت المشكلة محصورة في عجلة واحدة أو تظهر عبر المحور بأكمله.

• تآكل الكتف الخارجي قد يشير إلى زيادة الكامبر الموجب، أو الانعطاف الحاد، أو انحناء هندسة المحور، أو حركة في التعليق تغيّر موضع العجلة تحت الحمل.
• تآكل الكتف الداخلي يرتبط عادةً بزيادة الكامبر السالب، أو ضبط التوازي غير الصحيح، أو تلف مكوّنات المحور أو التوجيه، أو نقاط التثبيت المتآكلة.
• المداس الريشي، حيث تكون إحدى حواف كل كتلة من المداس حادة والأخرى ملساء، يشير غالباً إلى ضبط توازي غير صحيح أو خلوص في مكوّنات وصلات التوجيه.
• التآكل المتقعر أو المتموج قد ينتج عن عدم اتزان العجلة، أو ضعف التخميد، أو ارتخاء محامل العجلات، أو تآكل مسامير المحور، أو وجود خلوص في مفاصل التعليق.
• البقع المسطحة الموضعية قد ترتبط بحالات الكبح، لكنها قد تصبح أكثر شدة عندما يمنع عدم استقرار التوجيه تلامس الإطار المنتظم مع الطريق.

لا تقع في الخطأ الشائع المتمثل في إرجاع كل نمط تآكل غير منتظم إلى محاذاة العجلات. لا تظل إعدادات المحاذاة صحيحة إلا عندما يكون المحور والنوابض والجلب وعلبة التوجيه وقضبان الربط وذراع السحب ومسامير المحور ومحامل العجلات سليمة ميكانيكياً. وقد يؤدي ضبط التوازي في شاحنة ذات حركة مفرطة في المفاصل إلى تحسين القراءات في الورشة، مع تحقيق حماية محدودة للإطارات على الطريق.

عندما يبدو التوجيه مرتخياً، افصل بين نظام التوجيه والتعليق

غالباً ما يستخدم السائقون عبارة «توجيه مرتخٍ» لوصف عدة إحساسات مختلفة. قد تتمايل الشاحنة لأن علبة التوجيه بها خلوص داخلي مفرط، أو لأن طرف ذراع السحب يتحرك تحت الحمل، أو لأن أجزاء التعليق الأمامي المتآكلة تسمح للمحور بالتحرك بالنسبة إلى الهيكل. ويتغير أسلوب الإصلاح بحسب موضع نشوء الحركة.

ابدأ بوضع المركبة على أرض مستوية مع توجيه العجلات إلى الأمام. بينما يحرك مساعد عجلة القيادة تدريجياً من جانب إلى آخر، راقب النظام بدءاً من خرج علبة التوجيه مروراً بذراع البيتمان وذراع السحب وأذرع التوجيه وقضيب الربط. والمهم هو مراقبة التأخر: فإذا دارت عجلة القيادة لكن مكوّناً لاحقاً لم يتحرك فوراً، فمن المحتمل أن يكون الخلوص موجوداً قبل تلك النقطة.

ثم افحص العلاقة بين المحور والإطار. تستحق جلب عيون النوابض الورقية، ومسامير النوابض، ومسامير U، والروابط المتأرجحة، وحوامل التعليق اهتماماً دقيقاً. في الشاحنات الثقيلة، يمكن أن تؤدي كمية صغيرة من الحركة عند محور محمّل بشدة إلى تغير ملحوظ في اتجاه السير. كما يمكن لمسامير U المرتخية أو قواعد النوابض التالفة أن تسمح بتحرك المحور، مما يجعل الشاحنة تسحب أو تتصرف بشكل مختلف في التوجيه أثناء الكبح أو التسارع أو انتقال الحمل.

هناك تمييز عملي مفيد: يكون الخلوص في وصلات التوجيه مرئياً عموماً أثناء تحريك عجلة القيادة؛ أما الحركة المرتبطة بالتعليق فقد تصبح أكثر وضوحاً عندما يكون المحور محملاً، أو عند استخدام المكابح، أو عند عبور المركبة أرضاً غير مستوية. ويمكن أن توجد الحالتان في الوقت نفسه، لا سيما في الشاحنات التي استمرت في العمل بعد ظهور الأعراض المبكرة.

تسلسل فحص في الورشة لتجنب إغفال الأسباب

يُعد استبدال الأجزاء بصورة عشوائية مكلفاً، وقد يترك الشكوى الأصلية دون حل. ويساعد تسلسل قابل للتكرار الفنيين على تحديد ما إذا كانت الشاحنة تحتاج إلى مكوّن واحد، أو مجموعة من الأجزاء المترابطة، أو تصحيح للمحاذاة بعد الإصلاحات الميكانيكية.

1. تأكيد الشكوى أثناء اختبار طريق مُتحكم به

حيثما تسمح إجراءات الورشة، لاحظ ما إذا كانت الشاحنة تسحب إلى جانب واحد أثناء الكبح فقط، أو تتمايل باستمرار، أو تستجيب بقوة لأخاديد الطريق، أو يظهر بها اهتزاز عند سرعة معينة. افحص ضغوط الإطارات وتأكد من أن الإطارين الأماميين متماثلان في الحجم والبنية والمداس المتبقي. يمكن للإطارات غير المتطابقة أن تحاكي مشكلات التوجيه والمحاذاة.

2. فحص الإطارات ومجموعات العجلات قبل قياس المحاذاة

ابحث عن تلف في الجوانب، أو انفصال المداس، أو أوزان اتزان مفقودة، أو جنوط تالفة، أو ضغط نفخ غير متساوٍ. ارفع المحور الأمامي بأمان وتحقق من حرية دوران كل عجلة. أمسك الإطار من أعلاه وأسفله، ثم من جانبيه، لتحديد وجود خلوص. يمكن لاتجاه الخلوص أن يساعد في التمييز بين مشكلة محمل العجلة وتآكل مسمار المحور أو وصلات التوجيه، رغم أن التأكيد الإضافي ضروري دائماً.

3. فحص مسامير المحور والجلب ومكوّنات طرف المحور

يُعد تآكل مسمار المحور سبباً شائعاً لتآكل الإطارات الأمامية غير المنتظم في المركبات الثقيلة. يسمح الخلوص المفرط لمفصل التوجيه بالتحرك بطرق تغيّر الكامبر والتوازي أثناء التشغيل. ابحث عن حركة رأسية أو جانبية في المفصل، وأختام تالفة، وسجل تشحيم ضعيف، وعلامات على تسرب الشحم أو دخول الملوثات.

افحص محامل الدفع، وجلب مسمار المحور، وثقوب مفصل التوجيه، ومعدات التثبيت المرتبطة بها كنظام متكامل. قد يؤدي استبدال عنصر متآكل ظاهر فقط دون تقييم الأسطح المتلامسة إلى عمر خدمة قصير. فإذا كان ثقب مفصل التوجيه تالفاً أو خارج الحالة المقبولة، فقد لا يعيد مسمار محور جديد وحده الملاءمة الصحيحة.

4. فحص النوابض والجلب ومسامير U والحوامل

ينبغي فحص النوابض الورقية الأمامية بحثاً عن الشقوق، أو انزياح الصفائح، أو كسر مسامير المركز، أو عدم تساوي التقوس، أو تلف التآكل، أو علامات التلامس التي تشير إلى الحركة. يمكن لجلب عيون النوابض أو جلب الروابط المتأرجحة المتآكلة أن تسمح للمحور بالحركة إلى الأمام والخلف، مما يغير سلوك الكاستر ويسبب التمايل. كما يمكن لنابض مكسور أو ضعيف أن يغير ارتفاع السير والهندسة في أحد الجانبين.

افحص مسامير U بحثاً عن التآكل، أو القلاوظ المتمدد، أو الصواميل التالفة، أو دلائل حركة التثبيت حول قاعدة المحور. يجب أن يتبع عزم الربط إجراء الخدمة الخاص بمصنّع المركبة. قد تؤثر إعادة استخدام أدوات تثبيت مشكوك في حالتها لمجرد أنها تبدو سليمة على جودة الإصلاح.

5. تقييم علبة التوجيه والمساعدة الهيدروليكية

إذا كانت جميع مفاصل الوصلات والتعليق في حالة مقبولة، لكن التوجيه ما زال يبدو متأخراً أو غير متسق، فافحص علبة التوجيه، ومثبتات التثبيت، والخراطيم الهيدروليكية، وحالة السائل، وأداء المضخة. يمكن لتركيب علبة توجيه مرتخٍ أن يسبب أعراضاً مشابهة لتآكل التروس الداخلي. وقد يؤثر تلوث السائل أو تهويته أو تسربه في جودة المساعدة، ويجعل السائق يعوض ذلك بتكرار مدخلات التوجيه.

بالنسبة لتطبيقات SHACMAN F3000 المزودة بترتيب توجيه هيدروليكي للمحور الأمامي، ينبغي أن يتوافق اختيار القطعة البديلة مع تكوين توجيه المركبة ومتطلبات القطعة، بدلاً من الاعتماد على التشابه البصري. أحد الخيارات المناسبة هو علبة تروس التوجيه المعزز WG9725470085 لنظام توجيه المحور الأمامي الهيدروليكي SHACMAN F3000. وكما هو الحال مع أي استبدال لعلبة التوجيه، افحص الوصلات المتصلة والدائرة الهيدروليكية في الوقت نفسه؛ إذ إن تركيب علبة جديدة في نظام به أطراف قضبان متآكلة أو سائل ملوث قد يخفي السبب الحقيقي لضعف استجابة التوجيه.

لماذا يجب أن تأتي المحاذاة بعد الإصلاح الميكانيكي

المحاذاة هي الخطوة النهائية وليست الإصلاح الأول. ولا تكون قياسات الكامبر والكاستر والتوازي ذات معنى إلا بعد تصحيح الخلوص وتقييم ارتفاع السير. قد تغادر شاحنة تمت محاذاتها مع وجود مسامير محور متآكلة أو جلب نوابض مرتخية أو مشابك محور متحركة منطقة المحاذاة ضمن المواصفات، ثم تعود بإطارات ذات مداس ريشي بعد أسابيع.

بعد إصلاح أجزاء التعليق الأمامي ومكوّنات التوجيه المعيبة، تحقق من موضع المحور وارتفاع السير وضبط محامل العجلات قبل إجراء المحاذاة. ويُعد التوازي حساساً بشكل خاص: إذ يمكن أن يؤدي التوازي الزائد للداخل أو للخارج إلى كشط المداس بسرعة، بينما قد تجعل الحركة الديناميكية في الوصلات قياس التوازي الساكن غير موثوق.

عندما تتعرض شاحنة لصدمة، مثل الاصطدام برصيف أو حفرة أو حادث، فلا تفترض أن الضبط وحده سيصحح الحالة. قِس للتحقق من وجود أذرع توجيه منحنية، أو قضبان ربط تالفة، أو جنوط مشوهة، أو قواعد محور منزاحة، أو مشكلات في عارضة المحور. المركبة التي تعود مراراً بالسحب نفسه بعد المحاذاة تحتاج إلى فحص هيكلي، وليس إلى ضبط توازي آخر.

قرارات الاستبدال: استبدل القطعة المعطلة واحمِ الإصلاح بالكامل

من المفهوم أن فرق الصيانة ترغب في التحكم في تكلفة الإصلاح، خاصة للأساطيل التي تدير عدة شاحنات. ومع ذلك، ينبغي التخطيط لإصلاحات التعليق والتوجيه بناءً على الأزواج الوظيفية ونقاط التآكل المرتبطة. إذا كان أحد طرفي قضيب الربط متآكلاً بشدة، فافحص الطرف المقابل وقضيب الربط نفسه. وإذا أظهرت مجموعة مسمار المحور تلفاً بسبب التلوث، فافحص الأختام وممرات التشحيم وحالة المفصل. وإذا كانت جلب النوابض متآكلة في أحد الجانبين، فقارن الجانب الآخر تحت الحمل.

تُعد جودة القطع مهمة لأن مكوّنات التوجيه والتعليق للشاحنات الثقيلة تعمل تحت صدمات متكررة وأحمال محاور مرتفعة وحرارة ورطوبة وملوثات الطريق. إن الاختيار الصحيح للمواد، والاتساق في الأبعاد، والمعالجة السطحية، والملاءمة ليست مواصفات نظرية؛ بل تحدد ما إذا كان المحور المُصلح سيحافظ على هندسته في الخدمة الفعلية.

توفر Jinan Wopu Auto Parts Co., Ltd. قطعاً ميكانيكية لتطبيقات الشاحنات الثقيلة، بما في ذلك مكوّنات التوجيه والمحامل والنوابض والمثبتات وقطع المحرك وقطع نظام المكابح والمنتجات المرتبطة بناقل الحركة. وبالنسبة لمشتري ما بعد البيع ومنظمات الصيانة، تتمثل القيمة العملية للتعامل مع مُصنّع قادر على التوريد بالجملة ودعم OEM/ODM في القدرة على تنسيق مواصفات القطع لاحتياجات الصيانة المتكررة بدلاً من توريد مكوّنات غير مترابطة لكل عملية إصلاح على حدة.

قبل الطلب، تأكد من طراز الشاحنة، ونوع المحور، ومرجع القطعة الأصلية، وتكوين نظام التوجيه، وأي تفاصيل أبعاد ذات صلة. بالنسبة للمشتريات التصديرية أو مشتريات الأساطيل، من الحكمة أيضاً تحديد ما إذا كان الإصلاح يتطلب أختاماً أو مثبتات أو جلباً أو مكوّنات هيدروليكية مرتبطة. قد تحوّل القطعة الرئيسية الصحيحة دون العناصر الداعمة اللازمة إصلاحاً مباشراً إلى فترة توقف يمكن تجنبها.

التشخيصات الخاطئة الشائعة التي تؤدي إلى تكرار تآكل الإطارات

• استبدال الإطارات قبل تصحيح السبب: يمكن أن تبدأ الإطارات الجديدة في التآكل غير المنتظم فوراً تقريباً إذا بقي خلوص في التعليق.
• ضبط التوازي لإخفاء السحب: قد يغير ضبط التوازي سلوك المركبة مؤقتاً، لكنه لن يصلح مسمار محور مرتخياً أو محوراً منزاحاً أو مكوّناً منحنياً.
• تجاهل حالة محامل العجلات: يمكن لارتخاء المحمل أن يؤثر في استقرار العجلة ويحاكي تآكل التعليق.
• استبدال قطعة واحدة دون فحص الأجزاء المتصلة: لا يمكن لذراع سحب جديد أن يعوض قواعد علبة توجيه مرتخية أو جلب نوابض متآكلة.
• إغفال ممارسات التشحيم: تحتاج مسامير المحور القابلة للصيانة والمفاصل المرتبطة بها إلى الشحم الصحيح والفاصل الزمني المناسب. يسرّع نقص التشحيم التآكل؛ كما أن وضع الشحم بإفراط أو بطريقة غير صحيحة قد يتلف الأختام أيضاً.
• تخطي التحقق بعد الإصلاح: يُعد الفحص النهائي للتوجيه واختبار الطريق وفحص المحاذاة والتأكد من ضغط الإطارات أموراً أساسية قبل تسليم المركبة.

احتفظ بسجل مختصر قبل مغادرة الشاحنة

يمكن لسجل خدمة موجز أن يمنع نقاشاً طويلاً لاحقاً. دوّن نمط تآكل الإطارات الأصلي، والخلوص المقاس، وأجزاء التعليق الأمامي المستبدلة، وقيم المحاذاة عند الاقتضاء، وضغوط الإطارات، والأعراض التي أبلغ عنها السائق. وإذا عادت الشاحنة، فإن هذه المعلومات تسهّل تحديد ما إذا كانت المشكلة لم تُحل، أو ظهرت حديثاً، أو ترتبط بظروف التشغيل.

ينبغي التعامل مع تآكل الإطارات غير المتساوي وعدم استقرار التوجيه باعتبارهما إنذارات مبكرة، لا مضايقات روتينية. يمكن للفحص الدقيق لمنطقة المحور الأمامي أن يكشف المشكلات قبل أن تتحول إلى خسائر في الإطارات أو إرهاق للسائق أو مخاوف تتعلق بالسلامة على الطرق أو فترات توقف غير مخطط لها للأسطول. والنتيجة المثلى ليست مجرد شاحنة تبدو أفضل خلال تجربة قيادة قصيرة، بل شاحنة يظل توجيهها مستقراً وتتآكل إطاراتها بالتساوي عبر الأميال القادمة.
