تآكل أسطوانة فرامل الشاحنات الثقيلة: حدود الفحص وعلامات التحذير من الاستبدال

تدخل شاحنة محمّلة إلى الساحة بعد نزول طويل، ويذكر السائق وجود سحب خفيف عند الكبح. أثناء الفحص الخارجي، تكون رائحة إحدى نهايات العجلات أكثر سخونة من غيرها. قد تبدو الأسطوانة سليمة من الخارج، لذا قد يكون من المغري السماح للمركبة بالمغادرة و«مراقبتها». هنا يصبح تآكل أسطوانة فرامل الشاحنة الثقيلة مشكلة صيانة عملية بدلاً من مجرد تفصيل في الورشة.

يمكن أن تفقد أسطوانة الفرامل جزءاً من مادتها القابلة للاستخدام تدريجياً، أو تتعرض لضرر ناتج عن الحرارة بعد حادثة شديدة واحدة، أو تتشوه بسبب مشكلة أساسية في ضبط الفرامل أو نهاية العجلة. يمكن لأي من هذه الحالات أن يقلل اتساق الكبح، ويسرّع تآكل بطانات الفرامل، ويسبب اهتزازاً، ويحوّل الفحص المجدول إلى إصلاح طارئ على الطريق. لا يستند القرار الأكثر أماناً إلى المظهر وحده، بل إلى طريقة فحص قابلة للتكرار، وحدود مقاسة، وقاعدة واضحة تحدد متى يكون الاستبدال هو الخيار المعقول الوحيد.

ابدأ بالشكوى، وليس بأسطوانة الفرامل وحدها

عندما تصل مركبة بأعراض متعلقة بالفرامل، ينبغي فحص الأسطوانة في سياق نهاية العجلة بالكامل. غالباً ما تكون الأسطوانة المتآكلة نتيجة ظاهرة لحالة أخرى. وإذا بقيت تلك الحالة دون معالجة، فقد يؤدي تركيب أسطوانة جديدة إلى تأخير العطل التالي فقط.

تشمل دوافع الفحص الشائعة اهتزاز عجلة القيادة أثناء الكبح، أو نبض دواسة الفرامل، أو انخفاض الثقة في التوقف، أو تكرار تلاشي الفرامل على المنحدرات، أو تآكل البطانة غير المتساوي، أو ارتفاع حرارة نهاية العجلة، أو انحراف الشاحنة إلى جانب واحد عند استخدام الفرامل. تظهر بعض الأعراض بشكل أوضح مع الأحمال العالية أو بعد تكرار استخدام الفرامل. ولا تظهر أعراض أخرى إلا أثناء فحص دوري بعد التفكيك، حيث يمكن رؤية البطانات وسطح الأسطوانة مباشرة.

قبل إزالة المكونات، سجّل المشكلة بعبارات عملية: أي محور متأثر، وهل تحدث المشكلة في الحالة الباردة أو الساخنة، وهل تتغير مع الحمل، وما إذا تم تنفيذ أعمال حديثة على الفرامل أو المحور أو المحامل أو نظام التعليق. يساعد هذا السجل المختصر على التمييز بين مشكلة حقيقية في الأسطوانة وبين المحامل المفكوكة، أو البطانات الملوثة، أو الضبط غير الصحيح، أو المشغل العالق، أو الاهتزاز المرتبط بالإطارات.

لا تحكم على صلاحية الاستخدام من السطح الخارجي

قد يبدو الجزء الخارجي من أسطوانة الفرامل طبيعياً بينما يصبح سطح الكبح متجاوزاً للمقاس أو مخروطي الشكل أو متضرراً بالتشققات الحرارية أو مخدوشاً. وعلى العكس، فإن تغير اللون السطحي الخفيف لا يعني تلقائياً أن الأسطوانة قد تعطلت. يحتاج وجه الاحتكاك ومنطقة تثبيت الأسطوانة والحالة الهيكلية جميعها إلى اهتمام.

بعد تجهيز العجلة ومجموعة الفرامل بأمان للفحص، نظّف الغبار والحطام السائب باستخدام طريقة معتمدة. تجنب الممارسات التي تنشر غبار الفرامل في الهواء. بعد ظهور سطح الاحتكاك، ابحث عن الحالات التالية قبل استخدام أدوات القياس:

• الخدوش أو الأخاديد العميقة: قد يتم تقييم العلامات السطحية وفقاً لإرشادات صيانة الشركة المصنعة للأسطوانة، لكن الأخاديد التي تلتقط ظفر الإصبع أو تشير إلى تلامس معدن بمعدن تستحق اهتماماً دقيقاً.
• التشققات الحرارية: قد تظهر شقوق سطحية دقيقة بعد الدورات الحرارية. ويهم نمطها وعمقها وموقعها. تكون الشقوق الممتدة باتجاه الحواف أو مناطق التثبيت أو الأجزاء الهيكلية أكثر خطورة من العلامات السطحية.
• تلون حراري أزرق أو أرجواني أو داكن: اللون وحده ليس معياراً للحكم على الرفض، لكنه يشير إلى أن ارتفاع الحرارة قد غيّر سطح الأسطوانة أو شكلها.
• النقاط الصلبة: قد تسبب المناطق المتصلبة موضعياً احتكاكاً غير متساوٍ وانغلاق الفرامل. وقد تظهر على شكل استجابة غير منتظمة للدواسة أو اهتزاز.
• شقوق حول فتحات المسامير أو مناطق التمركز أو الحافة الخارجية: هذه ليست عيوباً تجميلية. يتطلب التشقق الهيكلي عموماً إخراج القطعة من الخدمة.
• حواف بارزة: قد تشير الحافة الواضحة قرب طرف مسار الاحتكاك إلى تآكل كبير أو إلى أن البطانة لم تلامس السطح بالكامل بشكل صحيح.

من الأخطاء الشائعة التركيز على الأسطوانة فقط وإغفال البطانات. يمكن للبطانة المتضررة أو البرشام المكسور أو أجهزة الفرامل العالقة أو الفرامل التي لا تتراجع بشكل صحيح أن تخدش الأسطوانة بسرعة. إذا كان سمك البطانة مقبولاً لكن التآكل يتركز عند أحد الأطراف، فافحص المحاذاة ونقاط التثبيت والبكرات وحركة عمود الكامة والضبط قبل اعتبار الأسطوانة السبب الأصلي.

قياس القطر: الحد هو الحد الأقصى المميز للأسطوانة، وليس رقماً تقديرياً

أهم فحص للأبعاد في أسطوانة فرامل الشاحنة الثقيلة هو القطر الداخلي. لكل تصميم أسطوانة حد أقصى مسموح لإعادة التجويف أو للاستبعاد تحدده الشركة المصنعة. قد يكون هذا الحد مصبوباً في الأسطوانة، أو مختوماً عليها، أو مدرجاً في وثائق المنتج، أو محدداً في معلومات صيانة المركبة. ولا يجوز استبداله برقم عام مأخوذ من محور آخر أو مقاس أسطوانة آخر أو تطبيق مختلف.

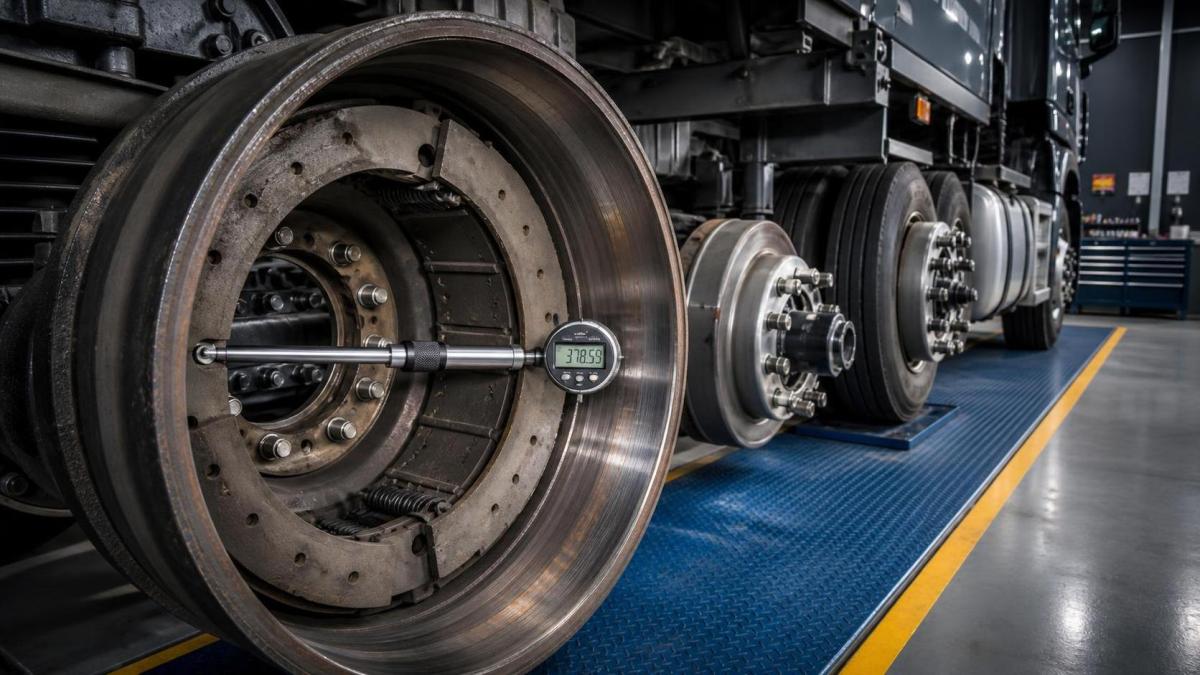

قم بالقياس باستخدام ميكرومتر داخلي مناسب أو مقياس أسطوانات أو أداة معايرة لقياس التجويف. شريط القياس ليس دقيقاً بما يكفي لهذا القرار. خذ قراءات في عدة مواضع حول المحيط وعلى أكثر من عمق عبر سطح الاحتكاك. يكشف هذا النهج عن ثلاثة أمور مختلفة:

• القطر الكلي: ما إذا كان التآكل أو التشغيل الآلي قد أوصل الأسطوانة إلى قطرها الأقصى المسموح أو تجاوزه.
• عدم الاستدارة: ما إذا كان قطر الأسطوانة يتغير عند تحريك المقياس حول المحيط.
• التدرج المخروطي: ما إذا كان القطر يختلف من الجزء الداخلي إلى الخارجي من مسار الاحتكاك.

سجّل أعلى قراءة، وليس المتوسط فقط. فالأسطوانة ذات قراءة مقبولة وأخرى متجاوزة للمقاس ليست مقبولة لمجرد أن المتوسط يبدو أقل. قارن أعلى قطر مقاس بالقطر الأقصى الدقيق لتلك الأسطوانة. إذا تجاوزت النتيجة الحد، فيجب استبدال الأسطوانة. وإذا كانت قريبة جداً من الحد، فضع في الاعتبار الهامش المتبقي مع حالة السطح واحتمال أن تؤدي المعالجة الآلية إلى إزالة مادة إضافية.

يجب أن يكون القياس ذا معنى أيضاً. فقد يؤدي السطح المتسخ أو تراكم الصدأ أو تثبيت المقياس بزاوية أو أداة لم يتم التحقق منها إلى نتائج مضللة. نظف مسار التلامس، وتأكد من حالة الأداة، وأعد القراءة المشكوك فيها. وحيثما تتطلب الإجراءات الداخلية إمكانية التتبع، دوّن تعريف الأسطوانة وموضع المحور ونقاط القياس والأداة المستخدمة والشخص الذي أتم الفحص.

متى تكون إعادة تسوية السطح منطقية، ومتى لا تكون كذلك

يمكن لإعادة تسوية السطح استعادة سطح كبح صالح للاستخدام فقط عندما تبقى الأسطوانة سليمة هيكلياً وتوجد مادة كافية قبل حد القطر الأقصى. وهي ليست علاجاً لكل عيب. ينبغي أن يأخذ القرار في الاعتبار كمية المادة اللازمة لتنظيف السطح، وليس القياس الحالي فقط.

إذا كانت الخدوش السطحية هي المشكلة الوحيدة وكانت الأسطوانة تمتلك هامشاً متبقياً كافياً، فقد يُنظر في تشغيلها آلياً وفقاً لإرشادات الصيانة المعمول بها. يجب أن يكون السطح النهائي ضمن حد القطر وملائماً لمادة البطانة المستخدمة. قد تنتهي الأسطوانة التي تحتاج إلى قطع كبير لإزالة الضرر الحراري أو الأخاديد العميقة أو التدرج المخروطي الشديد قريبة جداً من حدها بحيث لا تكون مرشحاً مناسباً.

يكون الاستبدال عموماً الخيار الأكثر أماناً عند وجود تشقق هيكلي أو قطر زائد أو تشوه كبير أو دلائل متكررة على ارتفاع الحرارة أو نقاط صلبة شديدة أو ضرر لا يمكن إزالته من دون تجاوز البعد المسموح. كما ينبغي استبدال الأسطوانة عندما تمنع حالتها فترة تليين متوقعة للبطانات الجديدة.

لا تخلط قرارات الاستبدال بقرارات التيسير. قد يكون استبدال أسطوانة واحدة فقط على محور مناسباً في بعض حالات الصيانة، لكن ينبغي تقييم توازن الفرامل وحالة المكونات المصاحبة ومتطلبات خدمة المركبة قبل إعادة الشاحنة إلى العمل. ويساعد تطابق نوع الأسطوانة وخصائص الاحتكاك وحالة التركيب عبر المحور على تجنب الاستجابة غير المتساوية.

علامات تحذير ينبغي أن تنقل الاستبدال من «لاحقاً» إلى «الآن»

لا تترك بعض الحالات مجالاً كبيراً للمراقبة. أخرج المركبة من التشغيل العادي ورتب فحصاً مؤهلاً عندما تُظهر الأسطوانة شقاً ظاهراً أو جزءاً مكسوراً أو علامات واضحة على ارتفاع حرارة شديد أو ضرر تلامس معدن بمعدن. وينطبق الأمر نفسه عندما يتجاوز القطر المقاس الحد الأقصى المميز.

تتطلب علامات تحذير أخرى تشخيصاً سريعاً لأنها قد تؤدي إلى تلف الأسطوانة حتى لو لم تتجاوز الأسطوانة بعد حد الاستبعاد. وتشمل هذه الحالات ارتفاع حرارة نهاية عجلة واحدة بشكل متكرر أكثر من المواضع المشابهة، أو دخاناً أو رائحة غير طبيعية بعد كبح عادي، أو مشغلاً لا يتحرر بشكل صحيح، أو احتكاك فرامل مستمراً، أو مركبة يتفاقم فيها اهتزاز الفرامل. قد يؤدي استمرار التشغيل في هذه الظروف إلى رفع حرارة أسطوانة صالحة للخدمة وإتلاف البطانات وأختام المحور والمحامل والأجهزة ذات الصلة.

كما أن التغير المفاجئ بعد أعمال الفرامل يستحق التعامل معه بجدية. إذا ظهرت في المركبة قوة سحب أو ضوضاء أو نبض بعد تركيب بطانات أو أسطوانات أو محاور جديدة أو تنفيذ أعمال ضبط، فتحقق من تفاصيل التجميع بدلاً من افتراض أن الأجزاء تحتاج إلى وقت للاستقرار. يمكن لوضع الأجهزة بشكل غير صحيح أو أسطح الاحتكاك الملوثة أو الضبط غير السليم أو المكونات غير المتطابقة أن تخلق أعراضاً تشبه تآكل الأسطوانة.

تسلسل فحص عملي لأرضية الورشة

يقلل التسلسل المنضبط من العيوب التي قد يتم إغفالها ويجعل القرارات أسهل في الشرح لاحقاً. ابدأ بتأمين المركبة واتباع إجراءات الرفع وإزالة العجلات المعمول بها والسماح للمكونات مرتفعة الحرارة بأن تبرد. راجع تقرير السائق وسجل الصيانة الأخير قبل التفكيك.

1. افحص نهاية العجلة بحثاً عن علامات تسرب مادة التشحيم أو الضبط المفكوك أو الأجهزة التالفة أو التعرض غير المعتاد للحرارة.
2. تحقق من حالة البطانة ونمط تآكلها. ابحث عن التزجيج والتشقق والتلوث والمواد المفكوكة والتلامس غير المتساوي عبر وجه البطانة.
3. نظف وافحص بصرياً سطح الاحتكاك الكامل للأسطوانة، بما في ذلك الحواف ومناطق التثبيت.
4. قس القطر الداخلي في مواقع متعددة وقارن أعلى قراءة بالحد الأقصى الخاص بالأسطوانة.
5. قيّم عدم الاستدارة والتدرج المخروطي باستخدام القياسات المسجلة. افحص الأسباب الكامنة إذا كان أي منهما مفرطاً وفقاً للمواصفة المعمول بها.
6. حدد ما إذا كان تصحيح السطح مسموحاً وما إذا كان سيترك مادة كافية. وإذا لم يكن كذلك، فاستبدل الأسطوانة.
7. صحح مصدر التآكل غير الطبيعي قبل التجميع: احتكاك الفرامل، أو سوء الضبط، أو مكونات الكامة المتآكلة، أو حركة المحور، أو خلوص المحمل، أو التلوث.
8. بعد إعادة التجميع، تحقق من الضبط ودوران العجلة واستجابة الفرامل وفقاً لإجراء صيانة المركبة.

من المفيد اعتبار سجلات القياسات جزءاً من الإصلاح، لا أوراقاً تضاف لاحقاً. يحمي السجل الواضح الاتساق بين الورديات ويساعد على تحديد الأنماط، مثل تكرار الضرر الحراري على مسار معين أو موضع محور أو فترة صيانة.

تخطيط الأجزاء مهم عندما تكشف نتائج الفرامل عن أعمال أوسع

يتزامن استبدال أسطوانة الفرامل أحياناً مع صيانة أوسع لمجموعة نقل الحركة أو نهاية العجلة، خاصة عندما تكون المركبة متوقفة بالفعل للفحص. يمنع تنظيم تخطيط الإصلاح اختيار الأجزاء غير ذات الصلة بناءً على المظهر بدلاً من التطبيق. بالنسبة للأساطيل وعمليات الإصلاح التي تحصل على مكونات متعددة للخدمة الشاقة، ينبغي دائماً ربط تعريف المنتج بتكوين المركبة والمتطلبات الفنية المؤكدة.

على سبيل المثال، عند التخطيط لإصلاح منفصل لمجموعة نقل الحركة لتطبيقات مركبات متوافقة، يجب التحقق بعناية من وصف القطعة بدلاً من اعتبارها قابلة للتبادل:ترس تاجي وترس بنيون 18/27 3463501739 لـ Mercedes-Benz Actros MP1 / MP2 و MAN TGA / TGM / F2000. هذا مكون منفصل من مجموعة نقل الحركة، وليس بديلاً لأسطوانة الفرامل، لكنه يوضح سبب أهمية المطابقة الدقيقة للأجزاء عند تنفيذ عدة مهام إصلاح خلال فترة صيانة واحدة.

منع التعطل المبكر التالي لأسطوانة الفرامل

يعتمد العمر الطويل للأسطوانة بدرجة أقل على فحص واحد وبدرجة أكبر على التحكم في الظروف التي تخلق الحرارة والتلامس غير المتساوي. ينبغي فحص ضبط الفرامل في فترات الصيانة المناسبة. وينبغي استبدال البطانات قبل أن تكشف مادة الاحتكاك المتآكلة المسامير أو ألواح الدعم. كما ينبغي إصلاح تسربات مواد التشحيم بسرعة، لأن البطانات الملوثة يمكن أن تغيّر سلوك الاحتكاك وتشجع على ارتفاع الحرارة الموضعي.

كما أن ملاحظات السائق ذات قيمة. ينبغي تسجيل تقارير السحب أو تلاشي الفرامل أو الاهتزاز أو رائحة الاحتراق أو انخفاض الاستجابة بينما تكون التفاصيل حديثة. فقد يوجه تقرير موجز موظفي الصيانة نحو مشكلة آخذة في التطور قبل أن تصل أسطوانة فرامل الشاحنة الثقيلة إلى حالة تتطلب الاستبدال.

القاعدة الأساسية بسيطة: استخدم الحد المحدد للأسطوانة نفسها، وقس في أكثر من موضع، ولا تفصل الأسطوانة أبداً عن نظام الفرامل المحيط بها. فالأسطوانة التي تقع ضمن حد القطر لكنها مقترنة بفرامل محتكة لا تمثل إصلاحاً مكتملاً. والأسطوانة ذات اللون المقبول ولكنها تحتوي على شقوق هيكلية ليست مرشحة لاستمرار الخدمة. يحوّل الفحص الدقيق الأعراض غير المؤكدة إلى قرار صيانة يمكن الدفاع عنه ويساعد على الحفاظ على أداء كبح متوقع تحت الأحمال الشاقة.
