مقدمة المنتج

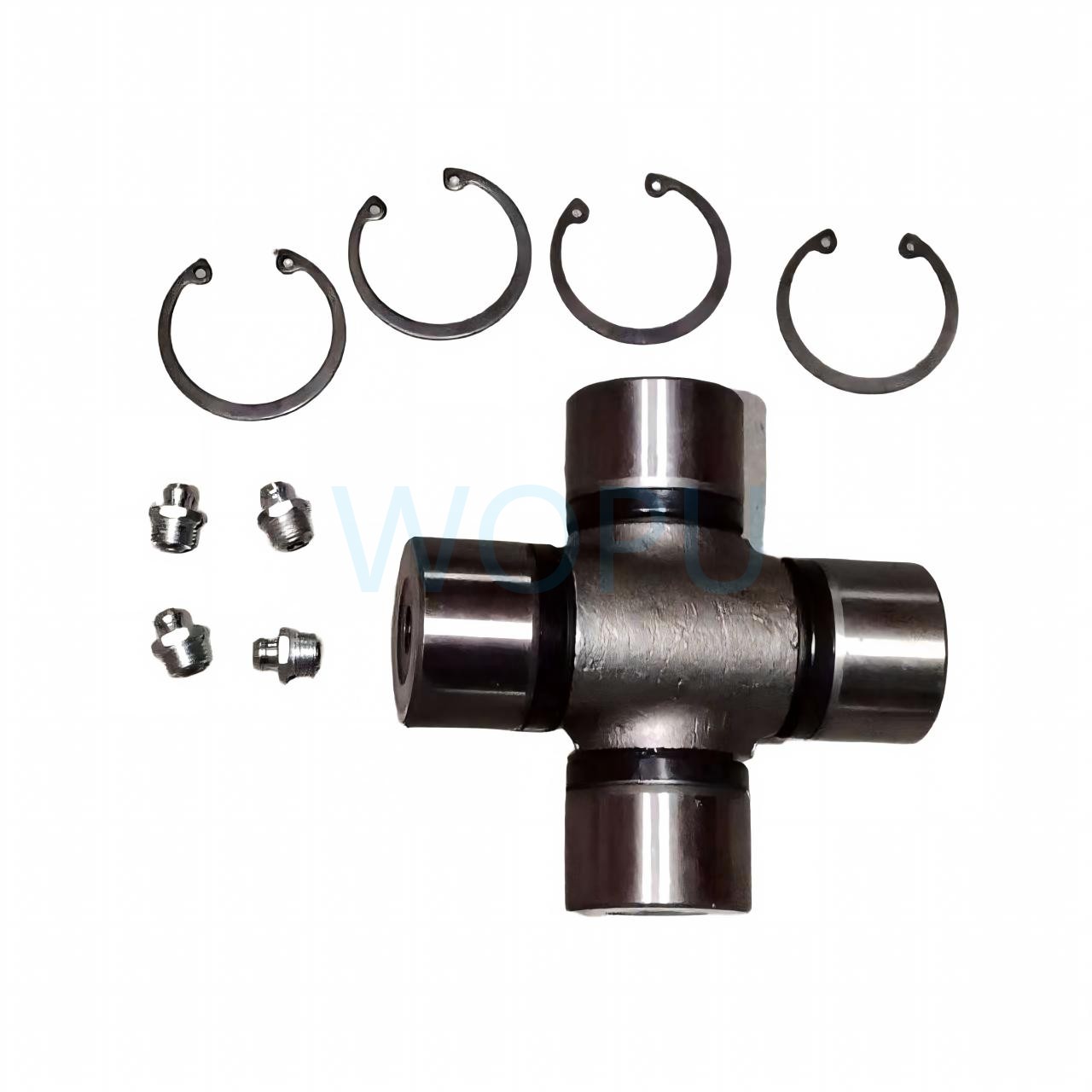

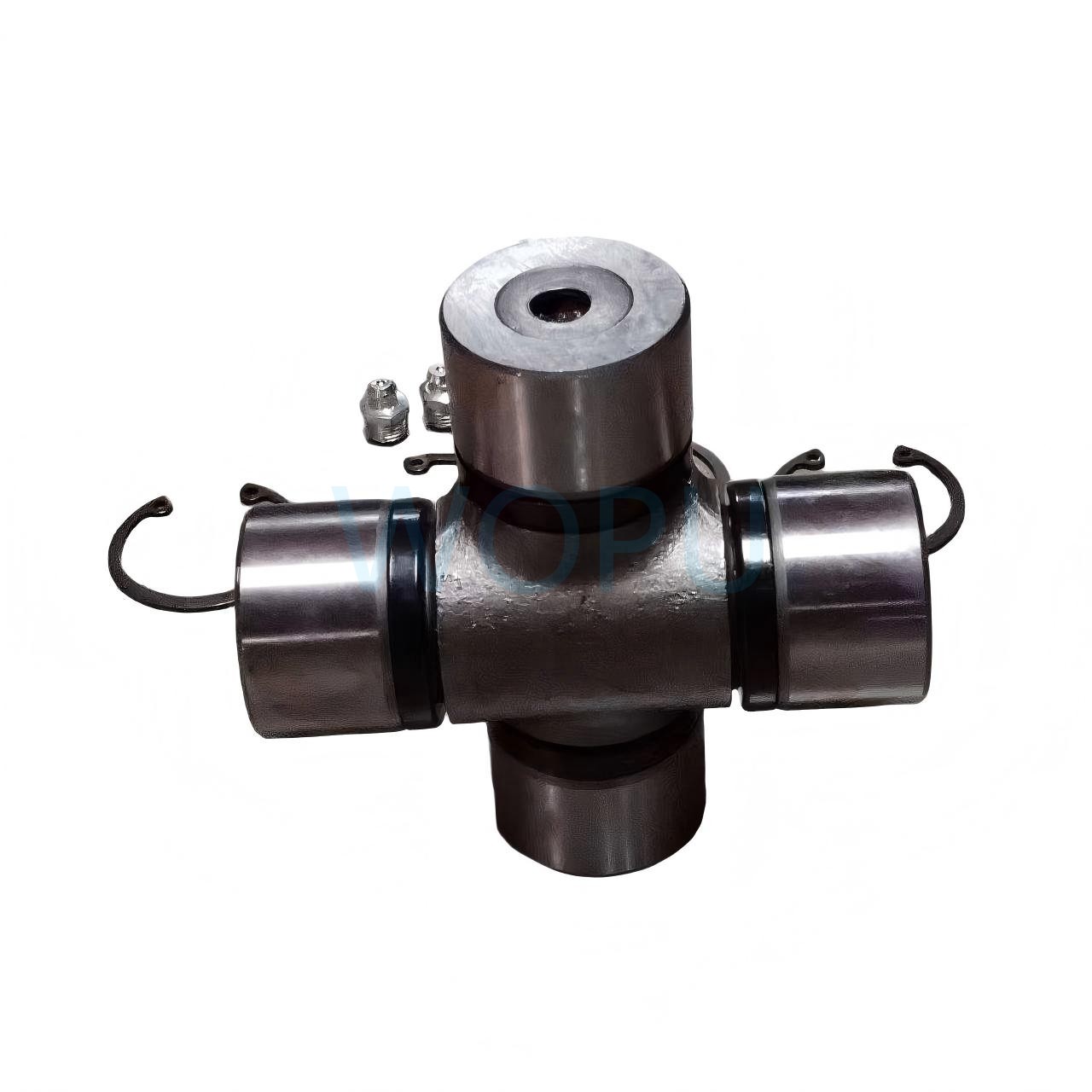

يُعد المفصل المتقاطع 3050688000 مكوّنًا أساسيًا في منظومة نقل الحركة يُستخدم في مجموعات عمود المروحة الخاصة بـ شاحنات KAMAZ وURAL وMAZ الثقيلة.

يُركَّب بين شوكات عمود الإدارة، وينقل المفصل العالمي عزم المحرك مع السماح لعمود المروحة بالعمل بسلاسة عند زوايا تشغيل مختلفة ناتجة عن حركة التعليق وتحرك المحور.

يعمل المفصل العالمي بالتعاون مع:

• عمود المروحة
• شوكة انزلاقية
• فلنجة عمود الإدارة
• فلنجة خرج ناقل الحركة
• فلنجة دخل الترس التفاضلي
• محمل دعم مركزي (حيث ينطبق ذلك)

وتشمل وظائفه الأساسية ما يلي:

• نقل عزم المحرك بكفاءة
• تعويض الحركة الزاوية في منظومة نقل الحركة
• تقليل اهتزاز مجموعة نقل الحركة
• الحفاظ على سلاسة نقل القدرة
• تحسين موثوقية منظومة نقل الحركة

أثناء النقل الثقيل والتعدين والإنشاءات والعمليات على الطرق الوعرة، يتعرض المفصل المتقاطع لعزم مرتفع وأحمال صدمية واهتزاز مستمر. وقد تتسبب المفاصل العالمية المتآكلة أو التالفة في ما يلي:

• اهتزاز عمود الإدارة
• أصوات طرق أو نقر
• فشل المحمل الإبري
• تسرّب الشحم
• تآكل مبكر لعمود الإدارة
• انخفاض موثوقية منظومة نقل الحركة

يُصنَّع المفصل المتقاطع 3050688000 من فولاذ سبائكي 20CrMnTi عالي الجودة مع طرق دقيق وكربنة وتقسية وجلخ. وتضمن المحاور المقسّاة والمحامل الإبرية عالية الجودة مقاومة ممتازة للتآكل، ودورانًا سلسًا، وعمر تشغيل طويلًا.

تم تصميم هذا المفصل العالمي وفقًا لمواصفات OEM، ويُستخدم على نطاق واسع في شاحنات KAMAZ وURAL وMAZ في صيانة الأساطيل، وإصلاح عمود المروحة، وإعادة بناء منظومة نقل الحركة، ومركبات التعدين، والمركبات العسكرية، والنقل التجاري الثقيل. وتشير مراجع OEM إلى أن هذا المفصل يأتي بقطر غطاء محمل 38 مم وعرض إجمالي 104 مم، مما يجعله مناسبًا للعديد من تطبيقات منظومة نقل الحركة الشاقة.

يخضع كل مفصل متقاطع لفحوصات جودة صارمة تشمل:

• تحليل تركيب المادة
• اختبار صلادة المعالجة الحرارية
• فحص خلوص المحمل
• القياس الدقيق للأبعاد
• التحقق من الاتزان الديناميكي
• اختبار التعب
• التحقق من ملاءمة التركيب

لضمان موثوقية ومتانة بمستوى OEM.
