مقدمة المنتج

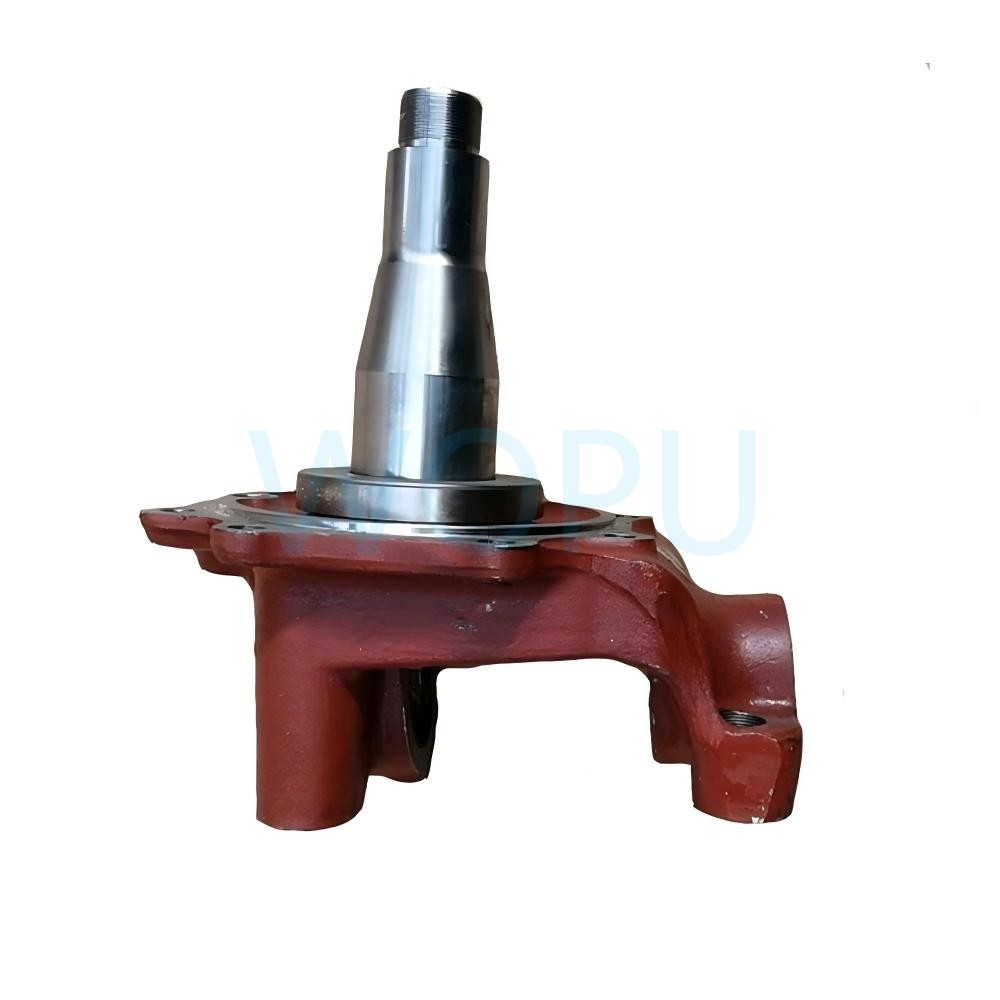

يُعد 3913320201 مفصل التوجيه أحد المكونات الرئيسية الحاملة للأحمال في نظام محور التوجيه الأمامي لـ Mercedes-Benz SK وMK وNG وسلسلة شاحنات Beiben NG80 الثقيلة.

يُركَّب بين عارضة المحور الأمامي، مجموعة مسمار الملك، محور العجلة، مكونات الفرامل، ووصلة التوجيه، ويسمح مفصل التوجيه للعجلات الأمامية بالدوران بسلاسة مع تحمّل الأحمال الرأسية والجانبية الكبيرة الناتجة أثناء تشغيل المركبة.

يعمل مفصل التوجيه بالتعاون مع:

• عارضة المحور الأمامي
• عدة إصلاح مسمار الملك
• ذراع مفصل التوجيه
• نهاية ذراع الربط
• وصلة السحب
• مجموعة محور العجلة
• محامل العجلات
• طبلة الفرامل أو قرص الفرامل
• صفيحة دعم الفرامل

وتشمل وظائفه الرئيسية:

• دعم مجموعة محور العجلة الأمامية
• توفير حركة محورية للتوجيه
• نقل قوة التوجيه إلى العجلات
• الحفاظ على هندسة التوجيه الدقيقة
• دعم أحمال المحور الأمامي الثقيلة

أثناء النقل الثقيل، يتعرض مفصل التوجيه لأحمال توجيه مستمرة، وقوى كبح، وصدمات الطريق، والاهتزاز. وقد يؤدي التآكل المفرط أو التلف إلى:

• عدم استقرار التوجيه
• انحراف في ضبط زوايا العجلات
• تآكل غير متساوٍ للإطارات
• اهتزاز المحور الأمامي
• استجابة توجيه ضعيفة
• انخفاض سلامة القيادة

يتم تصنيع 3913320201 مفصل التوجيه باستخدام فولاذ سبائكي مطروق عالي الجودة عبر الطرق الدقيق، والتشغيل باستخدام CNC، والمعالجة الحرارية. كما يتم تشغيل ثقب مسمار الملك، وأسـطح تثبيت المحامل، ونقاط تثبيت ذراع التوجيه وفقًا لتحملات OEM الصارمة لضمان التوافق المثالي، والمتانة الممتازة، والتشغيل السلس للتوجيه.

تم تصميم هذا المفصل وفقًا لمواصفات OEM، ويوفر توافقًا مباشرًا كقطعة بديلة لأنظمة المحور الأمامي لـ Mercedes-Benz SK وMK وNG وBeiben NG80. ويُستخدم على نطاق واسع في إصلاح أنظمة التوجيه، وإعادة بناء المحاور، وصيانة الأساطيل، وشاحنات التعدين، ومركبات الإنشاءات، وتطبيقات النقل التجاري لمسافات طويلة.

يخضع كل مفصل توجيه لفحوصات جودة صارمة تشمل:

• تحليل تركيب المواد
• فحص سلامة الطرق
• اختبار صلادة المعالجة الحرارية
• التحقق من دقة الأبعاد
• قياس دقة ثقب مسمار الملك
• اختبار ملاءمة التركيب

لضمان أداء وموثوقية ومتانة بمستوى OEM.

المواصفات الفنية

توافق المركبات

الدفع والشحن
